汽车玻璃出现划痕后，如果不进行处理，划痕会越变越大。那大家知道汽车玻璃出现裂痕的原因有哪些吗？还有，新疆汽车玻璃划痕修复的注意事项有哪些呢？一起跟新疆雷腾圣手凹陷修复中心小编来看一下吧。

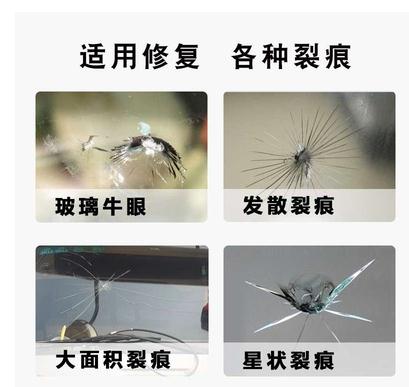

1、星状破损
产生原因：
星状玻璃裂纹多半是由于受到带有尖 点的硬物冲击造成的，常见的是车辆在行驶过程中被弹起的石子砸中玻璃造成的，通常在超车、会车的时候，邻近的车辆的轮胎会蹦起石子，让人无可防范。星状 玻璃裂纹一般会在玻璃的相对中间位置，很少有在玻璃边缘的，一般玻璃边缘的星状裂纹多数会在长时间未修复的情况下向中间扩散，相较而言，向上扩散的裂纹也 就不算什么了。
修复注意事项：
①星 状裂纹破损后一般适宜在一两天内左右修复好，小裂纹可以在破损后一两天内修复，这样可以有助于隐形裂纹的显现修补，隐形裂纹在玻璃被砸裂后是看不出来的， 只有在受到外力挤压的情况下，才会显现出来，这样的裂纹极其细小，修复时树脂很难渗透完整；比较严重的玻璃裂纹在不能确保使用状况的情况下，还是建议车主 及时修复，以免因外界因素，使裂纹无限制扩大。
②技师在修复时要询问清楚裂纹的具体情况，注入树脂的过程中要给裂纹施以适当的外力，让玻璃裂纹（特别是隐形裂纹）可以充分的进入玻璃树脂。
③修复星状裂纹的玻璃树脂应选用浓度适中的玻璃树脂，浓度过大的玻璃树脂无法达到渗透的效果，低浓度的树脂即使渗透的再透彻，也很难确保修复后的玻璃强度。
修复后效果：
星状玻璃裂纹修复后的强度可以达到原车玻璃的90%左右 ，视觉效果可以达到原车玻璃的百分之七八十左右，中心点会呈一种半透明状态，周围散发的裂纹会变淡变细，甚至有些裂纹会像隐形裂纹一样消失，具体的修复效果还与玻璃破损后 修复时机有关。
2、牛眼状破损
产生原因：
牛眼状玻璃裂纹一般由不是很尖锐的硬物高速撞击冲压造成的，造成牛眼状玻璃裂纹的物体一般有两个特征：①硬物的尖点不是很尖锐，或者撞击点不是尖点②运动速度快，一般要比造成星状裂纹的物体运动速度快
修复注意事项：
①打眼时要注意防止将整个牛眼 破损表面打飘掉，
②抽真空注树脂时要注意胶圈对玻璃的压力控制，牛眼破损的玻璃里面都已经被震碎，压力偏大会导致整个破损表面坍塌，影响修复效果
③牛 眼状的玻璃破损由于是被震碎的，中间有可能有很多隔绝、半隔绝的破损，处理这种问题可以在打眼时用撞针加大破损程度，使其内部更加通畅，也可以通过延长时 间优化修复效果，尽量不要用加大注胶压力的方法，这样会导致花状水韵的产生
④修复前可以通过加温的方式，先排出部分空气，牛眼状的玻璃破损里面进入的空 气量很大，这样可以提高抽真空的效率
修复后效果：
牛眼状的玻璃裂纹修复强度与视觉效果一般要比星状玻璃裂纹好 ，强度可以达到原车玻璃的95%以上，视觉效果可以达到原车玻璃的百分之七八十以上，当然也与修复时机有一定关系
3、复合型破损
产生原因：
复合型的玻璃裂纹一般是由带有尖点的硬物高速撞击产生的，尖点导致玻璃产生破裂造成裂纹，高速的撞击给玻璃产生大的震动使玻璃产生破碎，一般复合型的玻璃破损表面受损程度是比较严重的，撞击的硬物一般是较大的物体。
修复注意事项：
①玻璃表面一般受损严重可以直 接用撞针拨开碎渣，打眼与否可以看实际需要，但玻璃碎渣一定要尽量处理干净，不然会影响修复视觉效果
②大眼还需要注意位置的选择，牛眼中边缘的玻璃裂 纹由于离中心点太远，以及通道的堵塞，很有可能导致边缘裂纹难以注入树脂的情况，如果确实出现完全不相连的情况，需要在裂纹末端重新大眼修补（当然这种极 端现象几乎是不会发生的）③注入树脂时也要向牛眼一样小心压力过大。
修复后效果：
复合型的玻璃裂纹修复效果一般就类似于星状裂纹的修复效果和牛眼状的玻璃裂纹的修复效果想综合的结果，整体上的修复强度可以达到90%左右，视觉效果可以达到百分之七八十左右。
关于汽车玻璃出现裂痕的原因有哪些的相关内容，阅读了上面的文章，相信大家已经有所了解了。此外，新疆雷腾圣手凹陷修复中心小编还给大家介绍了新疆汽车玻璃划痕修复的一些注意事项，希望能帮到大家。
